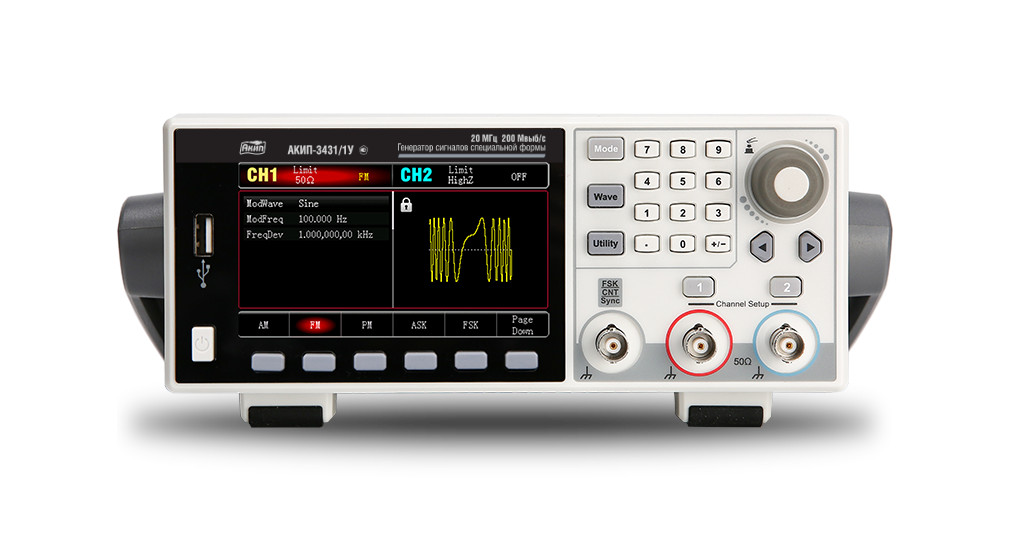

Новая серия генераторов АКИП-3431 представляет собой двухканальные модели с диапазоном частот до 20 / 40 МГц (в зависимости от модели), частотой дискретизации до 200 МГц и разрешением ЦАП 16 бит. Генераторы предназначены для генерации периодических немодулированных сигналов различных форм, сигналов с различными видами аналоговой и цифровой модуляции и сигналов произвольной формы.
Принцип действия генераторов основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы. Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.
Генераторы выпускаются в трех модификациях: АКИП-3431/1, АКИП-3431/1У, АКИП-3431/2, которые отличаются верхней границей диапазона частот. АКИП-3431/1У оснащен встроенным усилителем с максимальной выходной мощностью 4 Вт.
Модельный ряд:
| Модель | Диапазон частот (синус) | Выходной уровень (50 Ом) | Усилитель |
| АКИП-3431/1 | 1 мкГц – 20 МГц |
1 мВ ~ 10 Впик-пик (≤ 20 МГц) 1 мВ ~ 5 Впик-пик (> 20 МГц) |
нет |
| АКИП-3431/1У | 1 мкГц – 40 МГц | нет | |
| АКИП-3431/2 | 1 мкГц – 40 МГц | 4 Вт |
Ключевые возможности и преимущества:
- 2 канала (два независимых выхода)
- Режим работы генератора: технология DDS (прямой цифровой синтез), формирование предустановленных сигналов произвольной формы
- Погрешность опорного генератора: ±3×10-5
- Разрешение по частоте 1 мкГц
- Формирование сигналов произвольной формы: ЦАП 16 бит, частота дискретизации до 200 МГц, память 4 КБ
- Режим качания (ГКЧ/Sweep) и формирования пакетов радиоимпульсов (Burst)
- Режимы модуляции: АМ, ЧМ, ФМ, ЧМн, АМн, ФМн, ШИМ
- Форма сигнала: 6 стандартных форм,200 встроенных, произвольные
- Встроенный частотомер: 100 мкГц ~ 200 МГц (7 разрядов)
- Встроенный усилитель мощности, максимальная выходная мощность 4 Вт (только для модели АКИП-3431/1У)
- Интерфейс ДУ: USB (поддержка SCPI/Labview).
- Графический редактор для формирования сигналов СПФ
Новая серия генераторов АКИП-3431 имеет два полностью независимых выходных канала, что обеспечивает возможность генерации, совершено произвольных сигналов (по частоте, амплитуде и форме) и переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам.
Модели имеют практично сконфигурированное меню и удобное расположение органов управления, оснащены большим цветным графическим дисплеем. Генераторы оснащены интерфейсом USB на задней панели для удаленного управления приборами и программирования при помощи SCPI-команд.
Высокая производительность генераторов, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяют формировать прецизионные сигналы. Измерительные ресурсы и возможности генераторов АКИП-3431 позволяют использовать их в самых разнообразных сферах, таких как: исследования и обучение, тестирование аналоговых датчиков, имитация сигналов окружающей среды, тестирование функциональных и интегральных схем, ремонт и сервис.
