Новая серия векторных анализаторов цепей АКИП-6610 до 26,5 ГГц
Представляем новую серию АКИП‑6610 в линейке векторных анализаторов цепей АКИП. Серия АКИП-6610 объединяет шесть двухпортовых моделей с верхней границей частотного диапазона от 3 до 26,5 ГГц и сочетает широкую функциональность с хорошим соотношением цены и возможностью измерения S-параметров. Типовые задачи — параметрическое тестирование радиочастотных устройств (фильтры, антенны и другие СВЧ‑компоненты) на этапах разработки, производства, а также в учебном процессе.
Модельный ряд:
- АКИП-6610/1: 9 кГц … 3 ГГц
- АКИП-6610/2: 9 кГц … 6,5 ГГц
- АКИП-6610/3: 9 кГц … 8,5 ГГц
- АКИП-6610/4: 100 кГц … 14 ГГц
- АКИП-6610/5: 100 кГц … 20 ГГц
- АКИП-6610/6: 100 кГц … 26,5 ГГц
Общие технические характеристики:
- Динамический диапазон - 117 дБ
- Разрешении по частоте 1 Гц, по уровню 0,05 дБ
- Полоса фильтра ПЧ - 1 Гц … 10 МГц
- Диапазон установки выходного уровня - 40 дБм … 10 дБм
Функциональные возможности
Помимо измерения S‑параметров двухпортовых устройств, АКИП‑6610 поддерживает:
- дифференциальные (балансные) измерения и измерения в режиме приёмника;
- анализ во временной области (TDR) — для исследования временных характеристик устройства и оценки влияния дефектов на его параметры;
- анализ спектра и анализ полосы пропускания;
- преобразование импеданса и согласование портов;
- расширение портов, моделирование тестовой оснастки и функцию де-эмбеддинга, системно решающие проблему погрешностей, вносимых измерительной оснасткой;
- встроенные алгоритмы калибровки — от калибровки по отклику до полной двухпортовой и TRL — обеспечивают высокую точность измерений в задачах разного уровня сложности.
Удобство работы

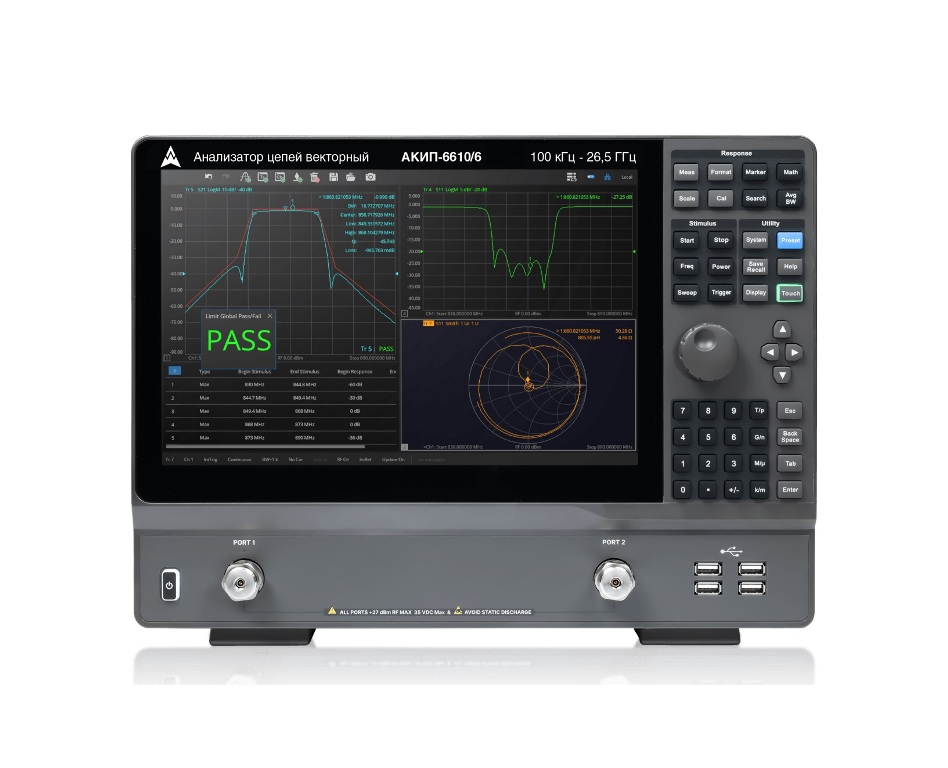

Прибор оснащён большим (диагональ 30,7 см) цветным сенсорным экраном с поддержкой многооконного отображения: инженер может одновременно наблюдать несколько S‑параметров и наглядно сравнивать их между собой. Поддерживаются различные форматы представления данных, включая диаграмму Смита и групповую задержку. Для характеризации фильтров предусмотрен режим быстрого анализа: вносимые потери, полоса и другие ключевые показатели определяются одним нажатием. Также реализован ввод формул для математической обработки результатов.
Векторные анализаторы цепей серии АКИП-6610 благодаря наличию интерфейсов дистанционного управления LAN и USB, с поддержкой интерфейса GPIB (адаптер USB‑GPIB) и поддержкой протоколов SCPI и программного приложения LabVIEW обеспечивают широкие возможности по дистанционному управлению и интегрированию в автоматические измерительные системы.
